[DIY] 고장난 매립 콘센트를 직접 교체하기

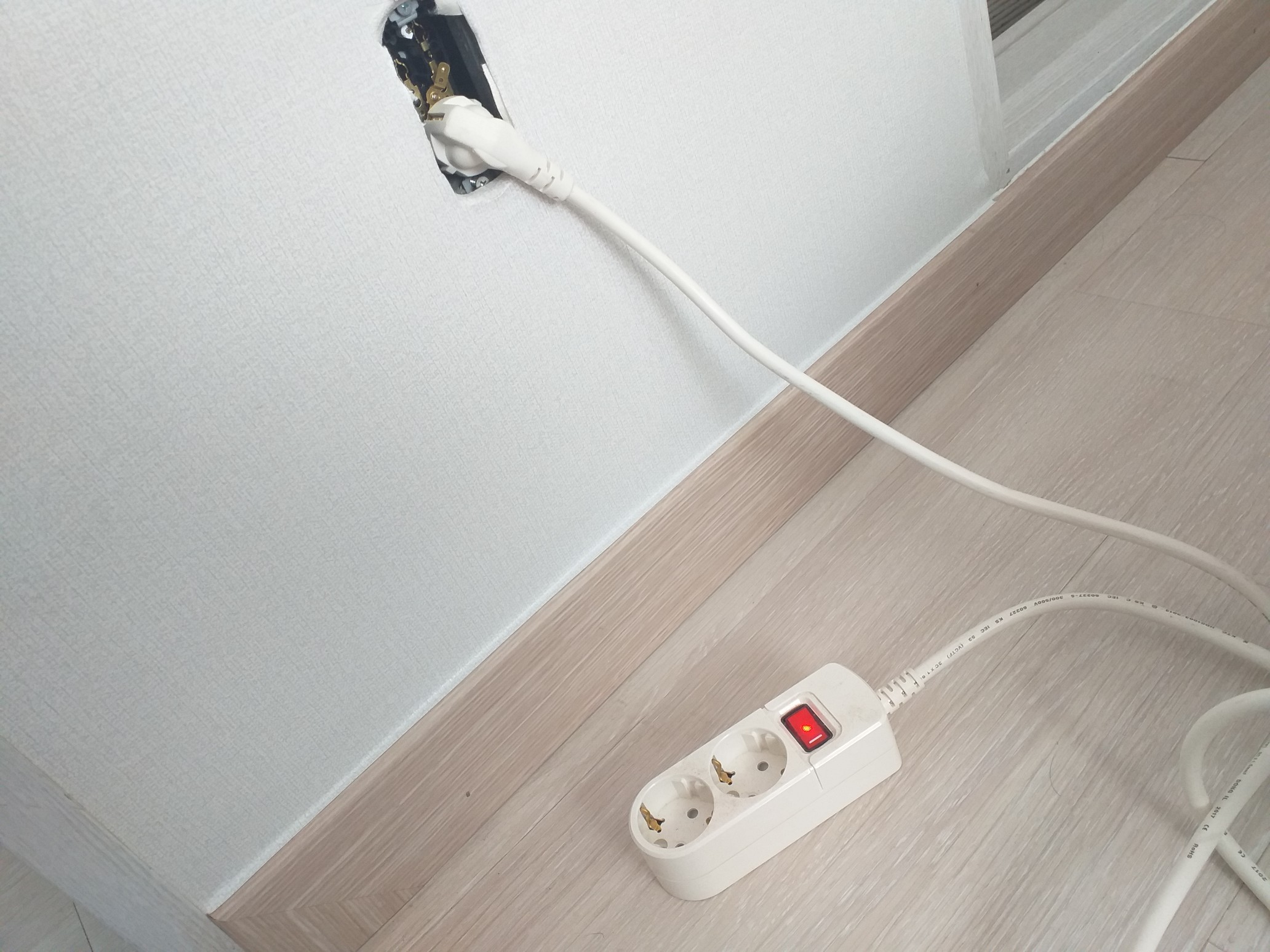

이사 후 집안을 꼼꼼히 보다가 한쪽 벽면의 콘센트가

아래 사진처럼 박살이 난 것을 찾았습니다.

왠만해서는 고장날 일이 없는데 말이지요.

전기와 관련된 것이다보니 위험해서 사람을 부를수도 있겠지만

이런 콘센트 같은건 아주 간단한 작업이기 때문에

굳이 사람부르지 않고 직접 교체해주면 좋습니다.

준비물은 새로운 매립 콘센트 2구와 +, - 드라이버 정도면 됩니다.

일단 근처 철물점이나 대형마트에서 콘센트를 구입해 옵니다.



< 박살난 콘센트 >





저는 이마트에서 2,280원 정도 주고 매립 콘센트 2구를 구입해 왔습니다. (아래사진)

다이소에서도 아마 판매하는 것으로 알고 있습니다. 가격은 비슷할거구요.



< 매립 2구 콘센트 앞, 뒤 모습 >





우선 교체를 하기 전에 구입한 콘센트 커버를 탈착시켜줍니다.

아래 사진에 보시면 일자 드라이버로 저렇게 홈에 끼워 지렛대원리로 내리면 되는데

각 모서리 4군데가 있으니 전부 똑같이 해주시면 됩니다.

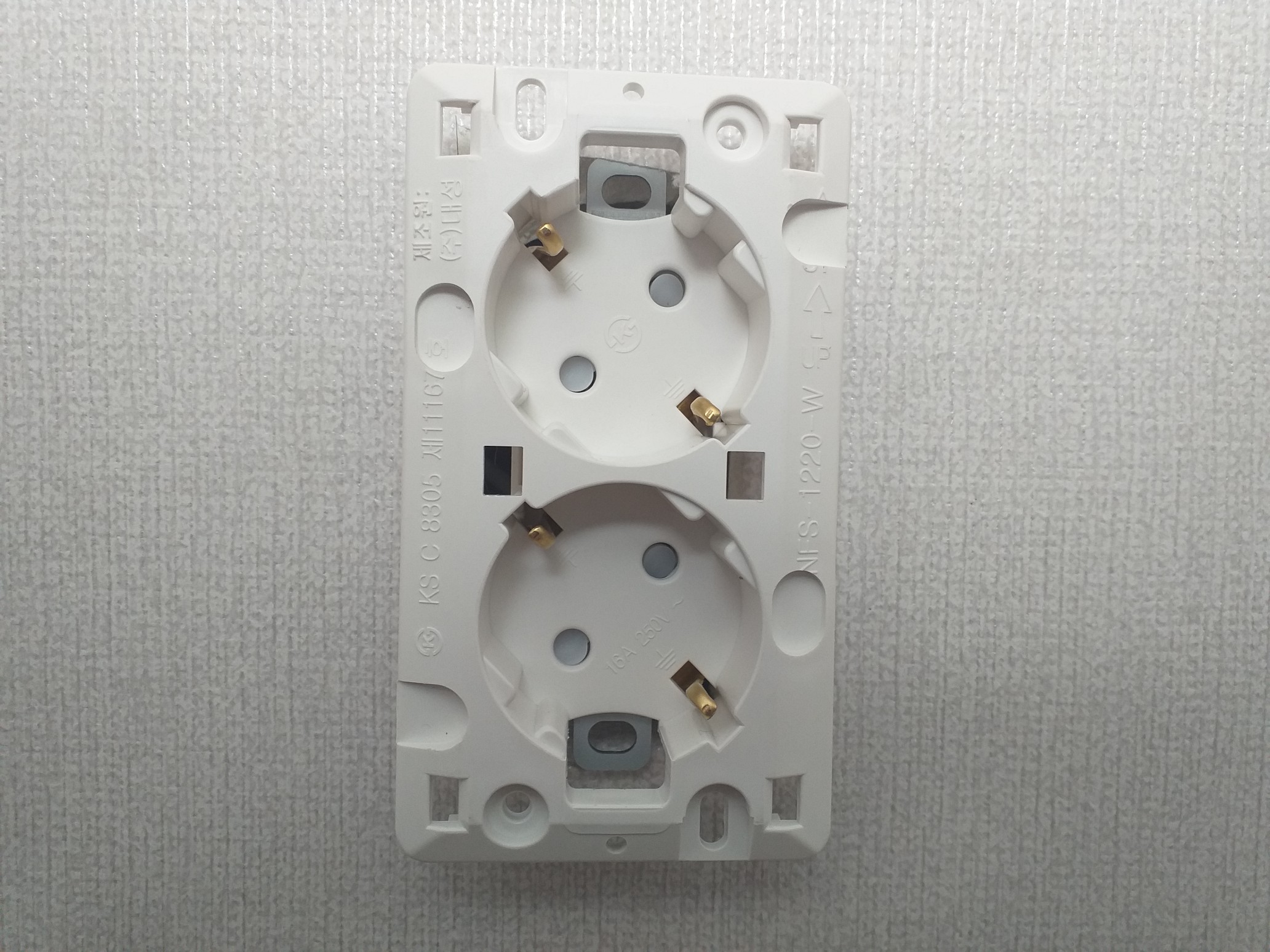

< 콘센트 커버 탈착하기, 커버가 탈착 된 콘센트 >



이제 안전을 위해 전기를 차단합니다.

두꺼비집을 전부 내려도 되지만 저는 교체할 콘센트쪽 부분의 차단기만 내릴거라서

해당 부분의 차단기를 확인하기 위해 불이 켜지는 콘센트를 이용해 보기로 했습니다.

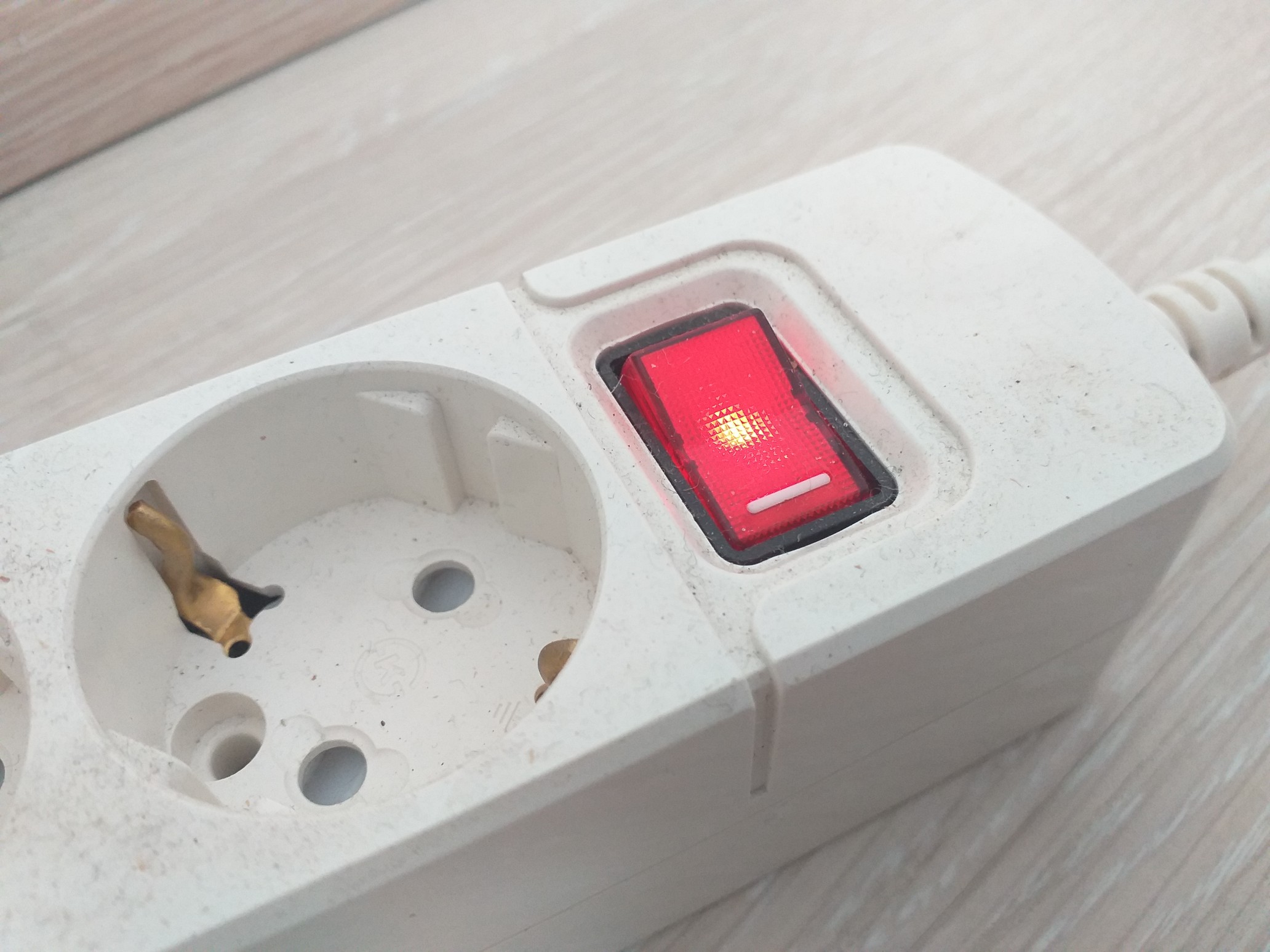

< 전기가 들어오고 있는 콘센트 >





두꺼비집을 열어보니 전체 차단기를 제외하고 5개나 있네요.

(전등1, 전열1, 전열2, 에어콘, 전열3)

전등1은 아닐것같고, 전열1을 내려보니 콘센트의 불이 꺼집니다.

전기가 차단되었으니 이제 안전하게 본격적인 교체작업을 시작합니다.



< 두꺼비집, 가정마다 다릅니다.>





십자 드라이버를 이용하여 위, 아래에 있는 2개의 나사를 풀어 줍니다.

안전을 위해 장갑을 착용해 주시면 더 더욱 좋습니다.



< 위, 아래 2개의 십자 나사를 풀어준다. >





나사를 분해 후 콘센트 뭉치를 꺼냅니다.

전선이 흰색, 빨간색, 녹색 이렇게 3가닥이 나오는데

녹색은 접지선이고, 나머지 흰색, 빨간색은 전기선입니다.

일자 드라이버로 아래 사진의 드라이버가 가리키는 하얀 버튼을

꾹~ 눌어준 상태에서 선을 당기면 쉽게 선이 빠집니다.

녹색의 접지선은 나사로 조여져 있으므로 나사를 풀어주시면 됩니다.

이 부분은 콘센트마다 다를 수 있습니다.





전기선이 3가닥 빠졌으면 노출된 구리선을 일자로 펴줍니다.

구리선이 손상이 되어 있거나 너무 길다고 생각되면 니퍼로 깨끗하게

잘라서 정리해줍니다.



< 분리된 전기선 >





이제 새로운 매립 콘센트에 전선을 연결할 겁니다.

아래 사진을 보시면 녹색 접지선은 위, 아래 끝부분의 녹색버튼 옆의 구멍에

접지선을 껴주시면 되는데 위나 아래 둘 중 한곳에 꼽아주시면 됩니다.

이 콘센트는 기존의 콘센트와 달리 나사형이 아니므로 전선을 꾹 눌러주시면

결합이 됩니다.  전선을 빼려면 녹색 버튼을 누르면 빠집니다.







나머지 흰색, 빨간색 전기선은 가운데 하얀 버튼 옆의 구멍에 하나씩 꾹 밀어 껴주시면 됩니다.

이것도 구멍이 위, 아래가 있는데 상관없이 꼽아주시면 됩니다.

아래 사진처럼 해주셔야 하는데 가끔 어떤 분은 한쪽으로 몰아서 껴주시는 경우가 있습니다.

그런 경우에는 전기가 제대로 작동되지 않습니다.



< 새로운 콘센트에 전기선 결합 >



이제 콘센트를 다시 벽면 구멍으로 밀어넣으시고,

처음 콘센트를 뺐을때처럼 위, 아래의 구멍에 십자 나사를 넣어 고정해줍니다.

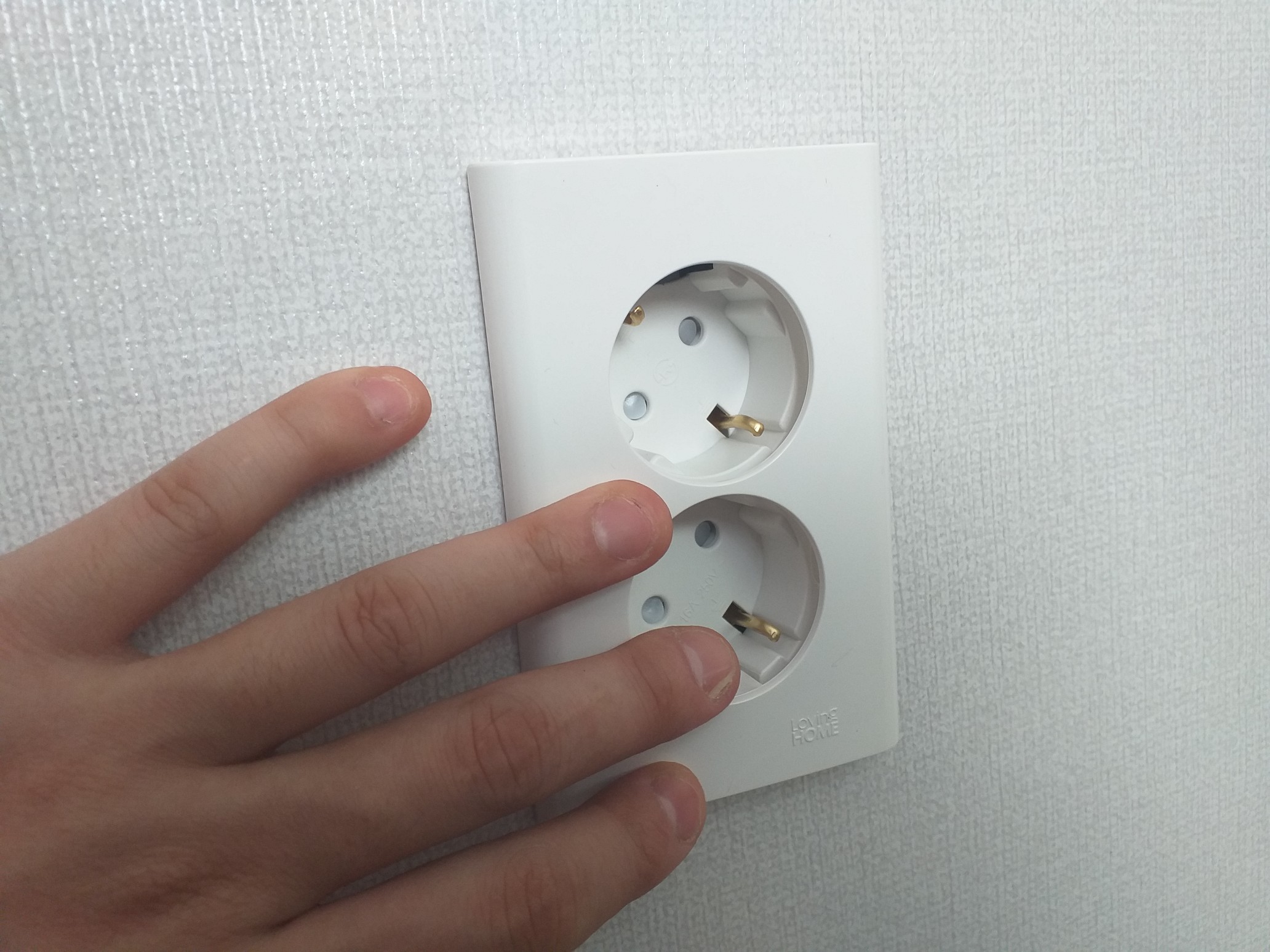

나사로 콘센트를 고정했다면 커버를 콘센트 위에 덮고, 손바닥으로 각 모서리 부분을

가볍게 쳐주시면 딱딱 소리가 나면서 결합이 됩니다.

콘센트 커버를 벗겨내야 하는 경우가 생긴다면 일자 드라이버로 커버 아래부분의 홈에 넣어

지렛대 원리로 밀어주시면 탈착하실 수 있습니다.



< 콘센트 커버 결합 >





이렇게 콘센트 교체가 완료 되었습니다.

이제 두꺼비 집을 다시 올려서 전기가 들어오게 하고,

제대로 작동이 되는지 테스트를 해보시면 됩니다.

오래되거나 고장난 콘센트는 이제 직접 교체해보시는 건

쉬울거라고 생각합니다.

하지만 항상 안전에 안전을 먼저 생각해서 작업하시는게 중요하다는것

잊지 마시길 바랍니다.

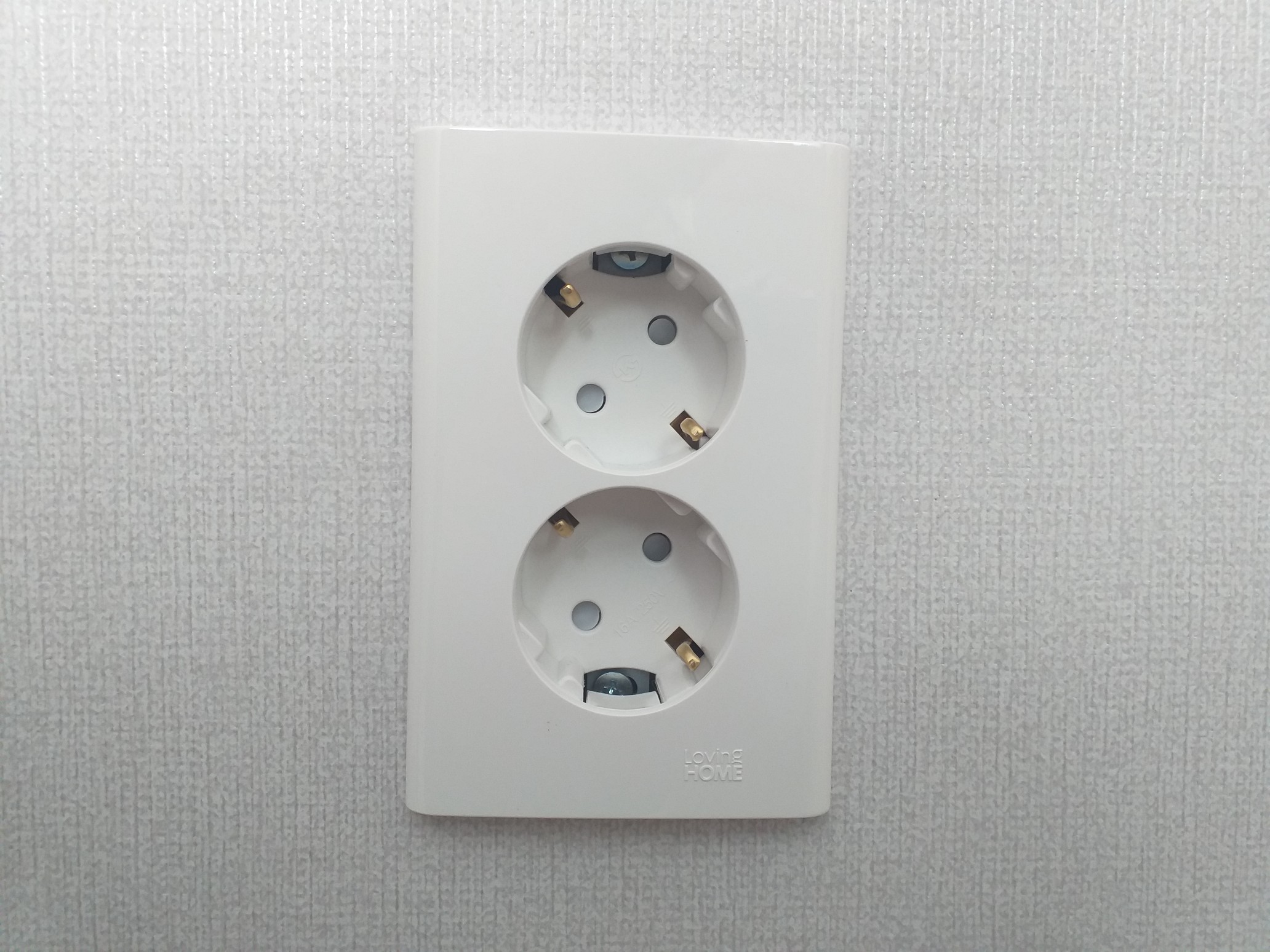

< 교체 완료된 매립 콘센트 2구 >
