카시오 흑새치 mdv-106 무브먼트 셀프교체





저렴한 가격에 튼튼한 다이버워치인

카시오 흑새치 mdv-106 손목시계가 사망했습니다.

배터리가 죽었나 싶어서 배터리 교체를 해주었으나,

전체 반응이 없는데요.



무브먼트가 죽은듯하여,

이참에 무브먼트를 셀프로 교체해보았습니다.

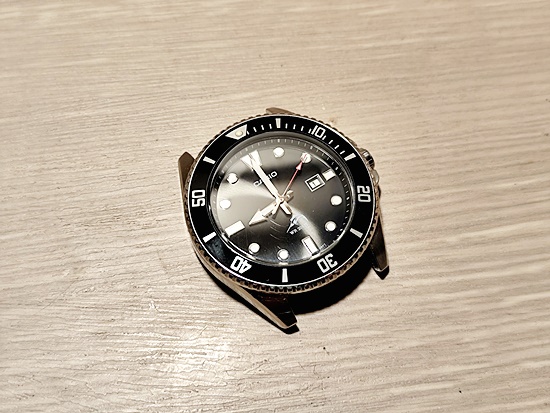

무브먼트가 죽어 멈춰버린 카시오 흑새치 mdv-106 입니다.

버리긴 아깝고, 어차피 버릴거라면 한번 뜯어 고쳐보자는

마음으로 무브먼트 교체작업을 해보기로 합니다.



일단 유투브나 구글에서 무브먼트 교체내용을 검색하면

자료가 많으니 참고하여 공부해 놓았습니다.

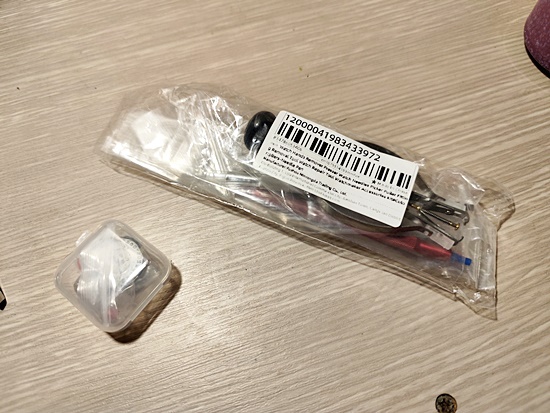

그리고 필요한 재료를 알리익스프레스에서 구입했습니다.

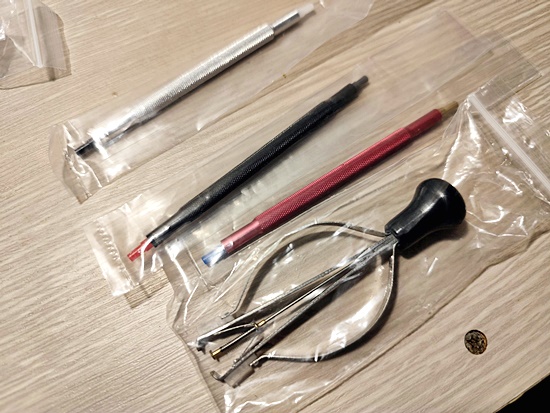

재료는 무브먼트를 교체할때 핸즈를 빼기 위한 핀셋 세트,

그리고 가장 중요한 무브먼트 입니다.

무브먼트는 기존의 제품을 자세히 들여다보면

제원을 알 수 있고, 같은 제품을 구입하시면 됩니다.

(참고로 mdv-106의 무브먼트는 2115 입니다.)







그럼 무브먼트 교체작업을 시작하겠습니다.

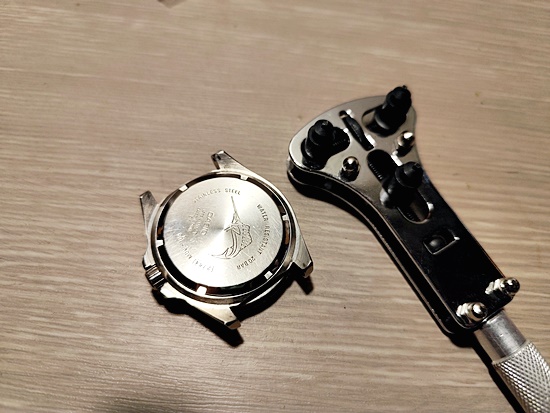

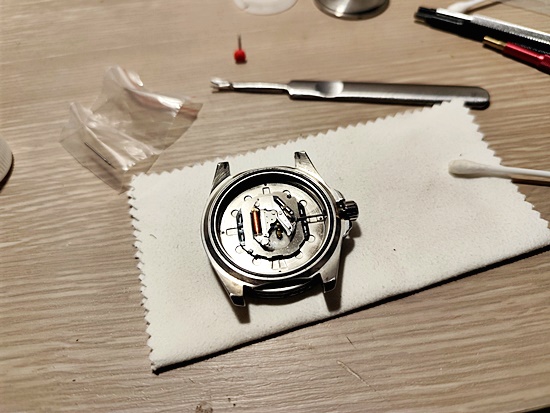

먼저 시계 뒷판을 분리합니다.

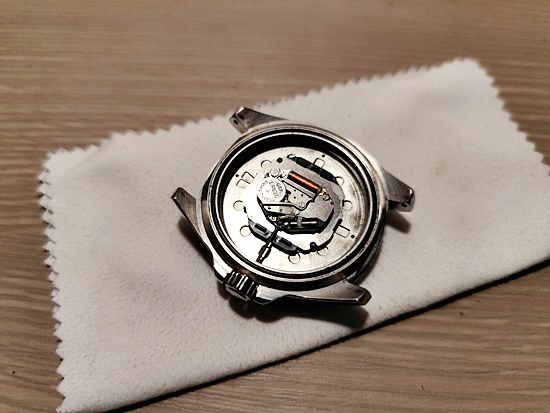

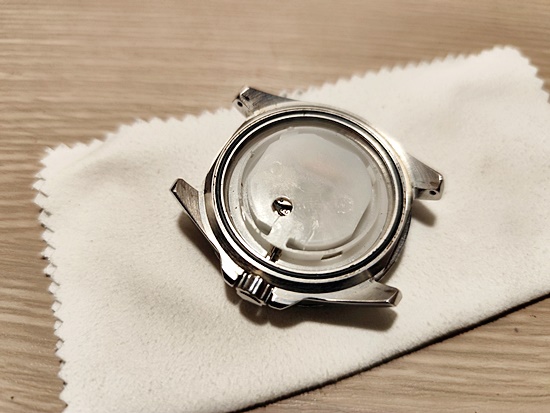

하얀 플라스틱 커버를 꺼냅니다.







보통 배터리 셀프교체하기 위해서 여기까지

진행을 해보셨을겁니다.

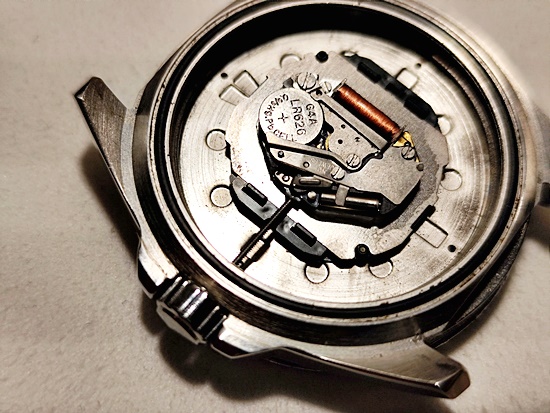

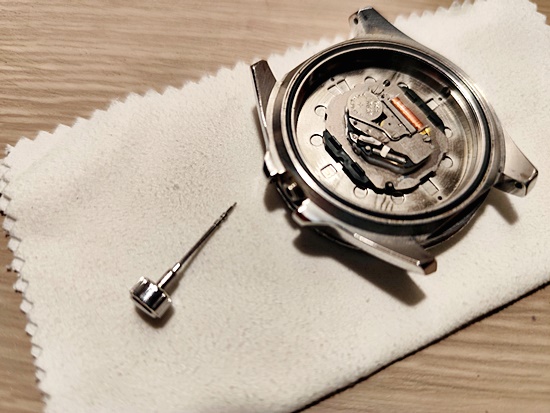

무브먼트를 분리하기 위해서

용두를 분리합니다. (용두 분리법은 인터넷 참고)







그리고 배터리를 분리하고,

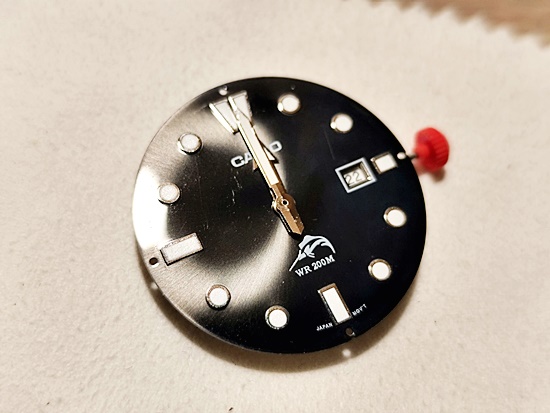

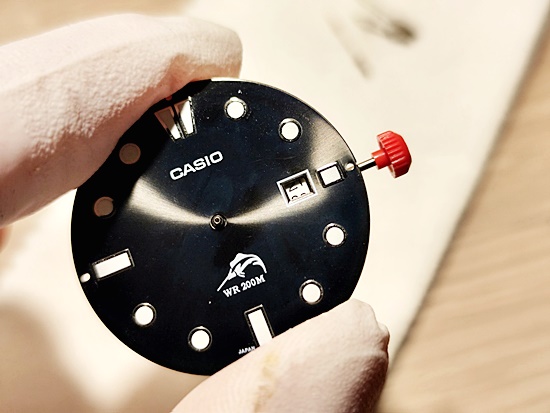

시계를 뒤집으면 아래 사진처럼 분리됩니다.

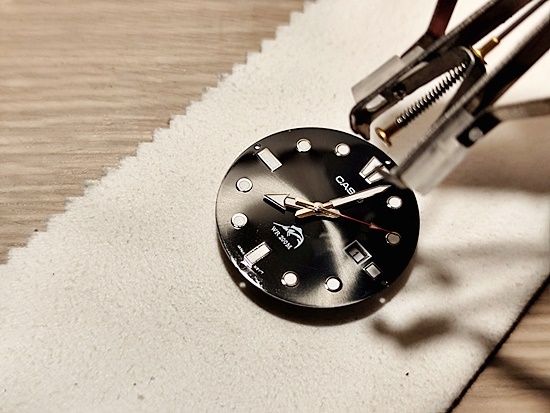

이제 시, 분, 초침을 제거해 주어야

무브먼트가 빠지는데,

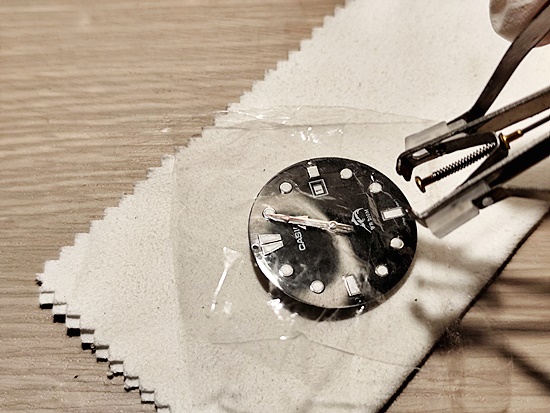

앞서 구입한 핸즈 제거도구를 사용하여 분리합니다.

스크래치 방지를 위해 비닐 한장 덮고, 작업하시면 됩니다.

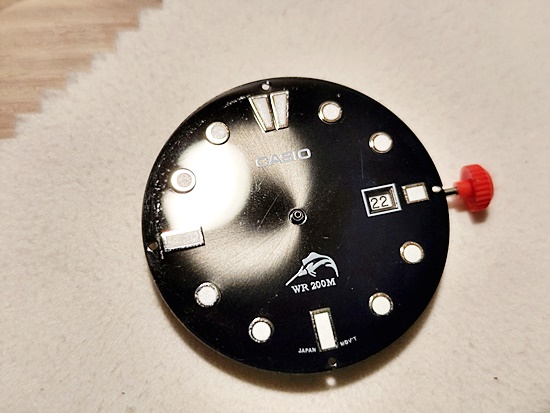

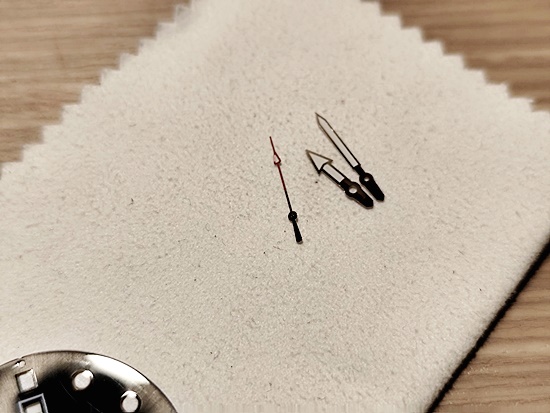

핸즈가 분리되었습니다.

얇아서 구부러지기 쉽고, 분실하기 쉬우니 잘 보관합니다.

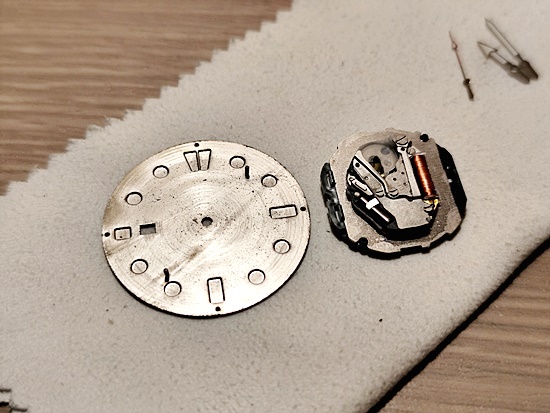

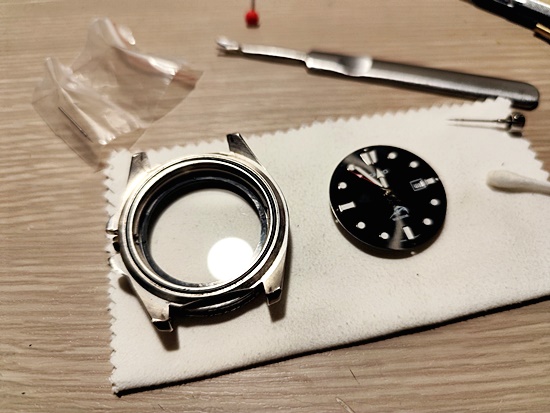

이제 뒷쪽에 무브먼트 사이에 카드같은 것을 넣고,

살짝 들쳐주면 무브먼트가 빠집니다.

분해작업은 이것으로 끝!







이제 결합하는 작업에 들어갑니다.

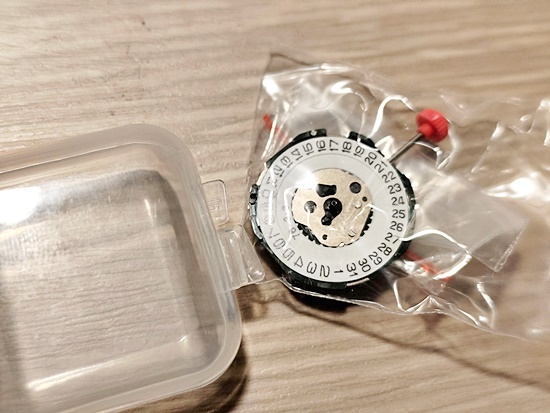

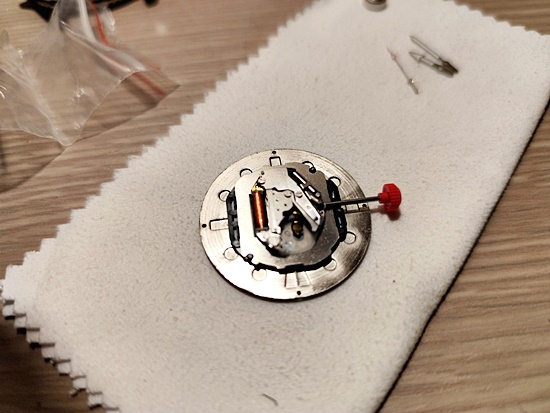

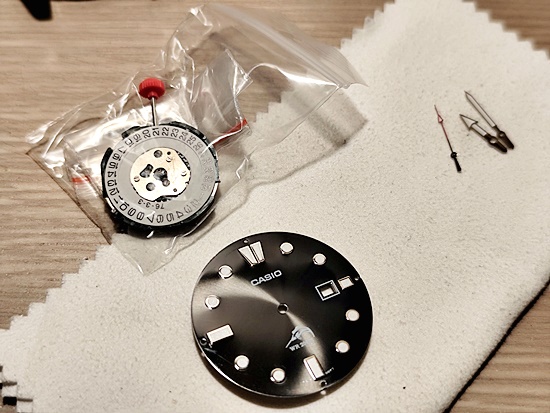

새로 구입한 무브먼트를 꺼냅니다.







새로운 무브먼트에 배터리와 용두가 껴 있는데,

배터리만 일단 분리합니다.







이 상태에서 무브먼트 용두를 조절하여 영점을 맞춥니다.

여기서 영점은 12시 자정이 되면 날짜가 넘어가는데

이때 0시 00분을 맞추는 겁니다.

날짜 카운터로 넘기면 정확한 영점이 잡히지 않으니

시간조절 카운터로 넘기면서 영점을 잡는 것이 좋습니다.

(날짜가 없는 무브먼트는 생략해도 되겠죠?)







그렇게 영점을 잡고 나면,

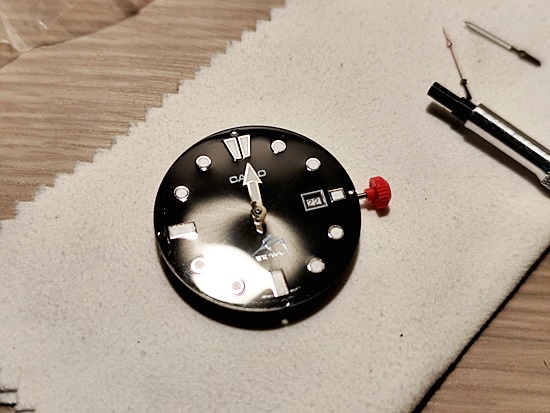

시침, 분침, 초침 순으로 결합해 줍니다.







이때 앞서 구입한 볼펜같은 제품으로 살짝 눌러

핸즈를 결합해 주면 됩니다.

솔직히 시침, 분침은 할만한데,

초침은 너무 작아서 힘드네요.







그렇게 핸즈 셋팅이 되면, 배터리를 넣어

시계가 잘 작동하는지 확인합니다.

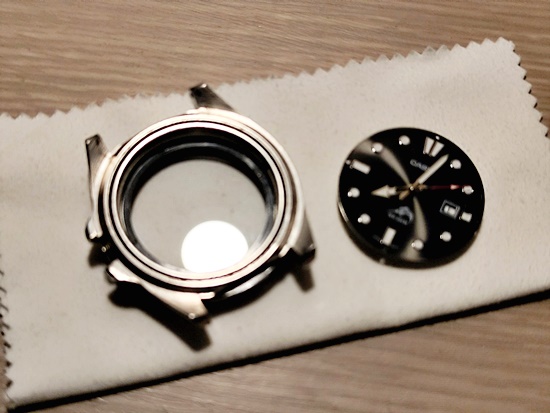

잘 작동하면 다시 배터리와 용두를 뽑아내고,

무브먼트와 시계를 결합합니다.







그리고 기존의 용두를 결합하고, 배터리를 넣고,

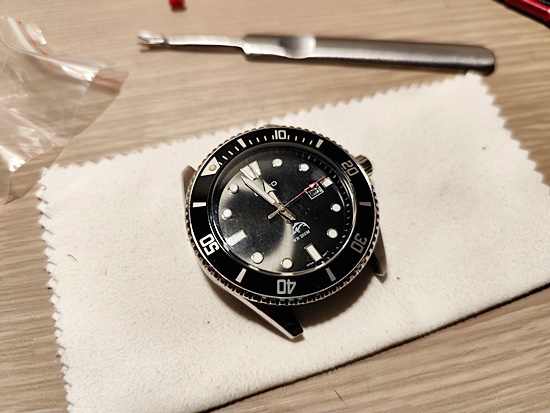

뒷판을 닫아주면, 무브먼트 셀프교체가 완료됩니다.

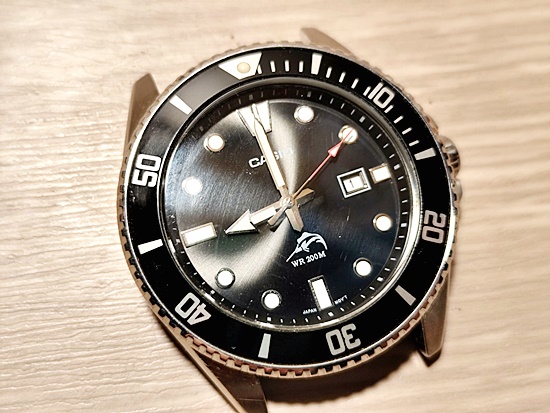

이렇게 다시 카시오 흑새치 mdv-106 시계를 살려냈습니다.



시계 배터리 교체는 많이 해보았어도,

무브먼트 교체는 처음이었는데요.

좋은 시계가 고장났다면 비싼 수리비를 들이는 것보다

직접 무브먼트를 구입하여 교체해 보시는 것도 좋을듯 합니다.



오늘도 고맙습니다.
